Oferecemos uma linha completa de etiquetadoras rotativas e lineares - incluindo modelos OPP de hot melt de 12/16/24 estações e variantes de adesivos adesivos de 4/6/8/12/16/24 estações - projetadas para bebidas, cosméticos, produtos farmacêuticos e aplicações químicas diárias.

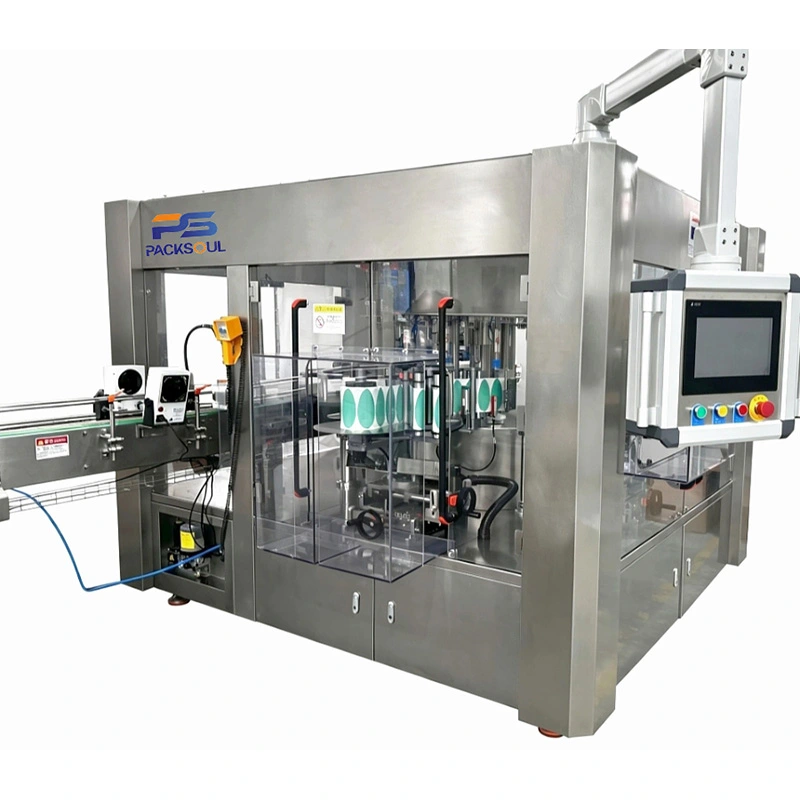

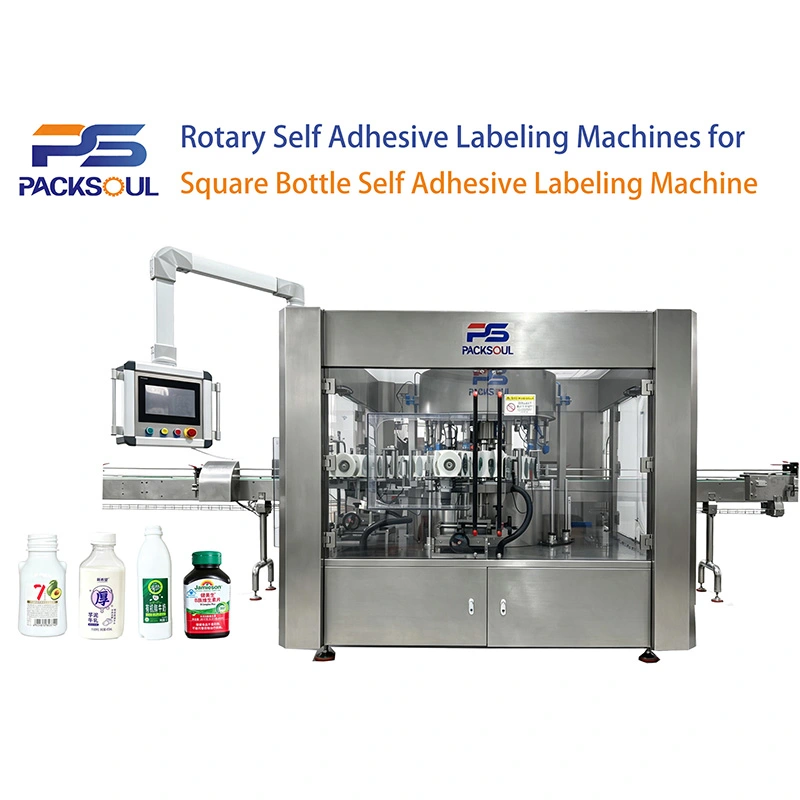

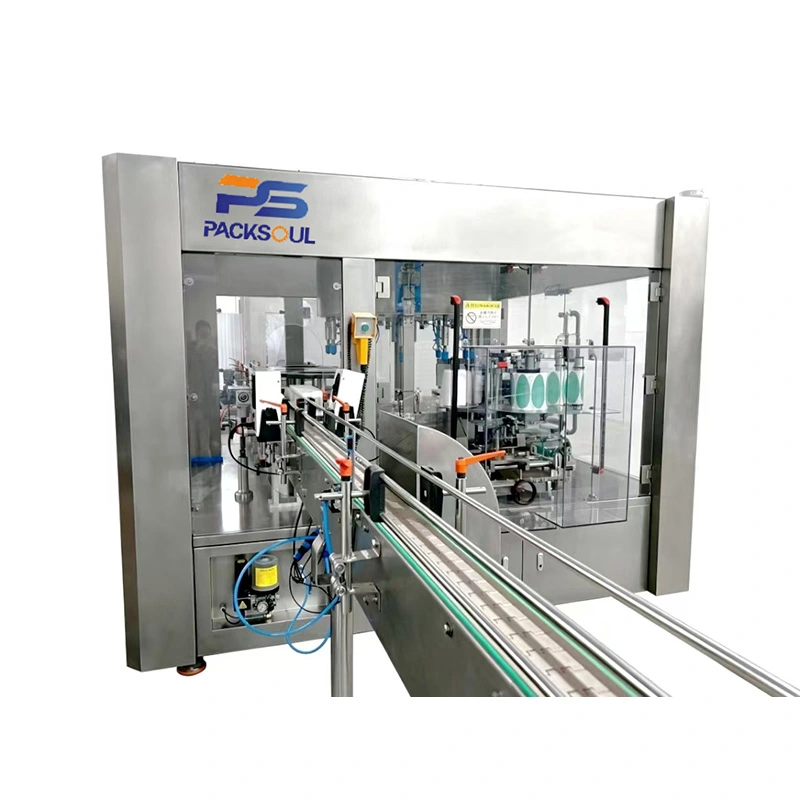

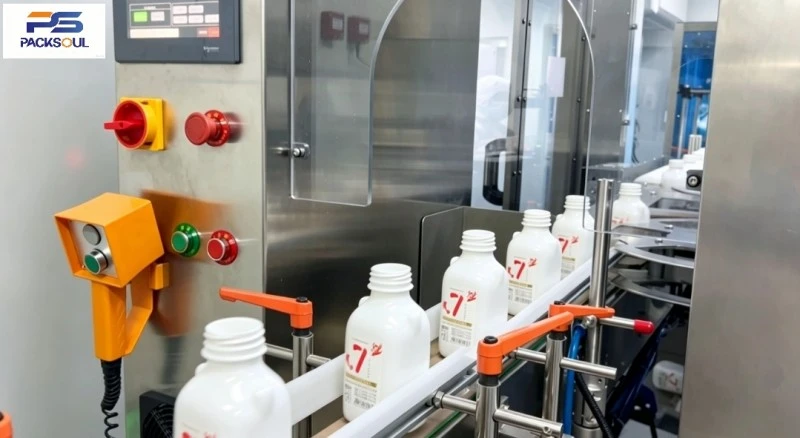

A etiquetadora autoadesiva para garrafas quadradas é uma etiquetadora automática de alta velocidade projetada para recipientes quadrados, retangulares e quadrados planos. Suporta etiquetagem de canto de um lado, dois lados e vários lados.

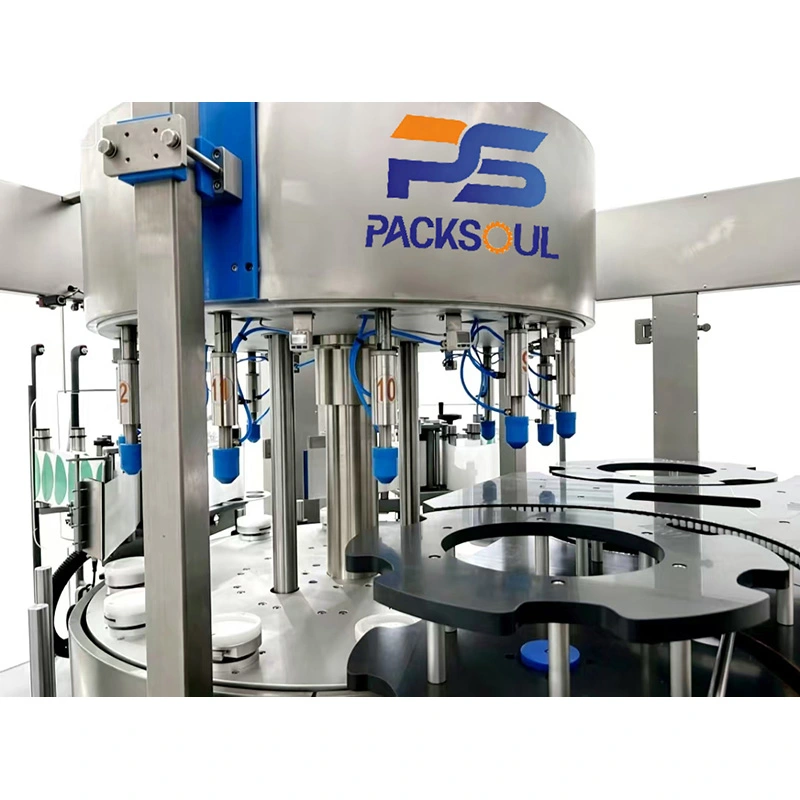

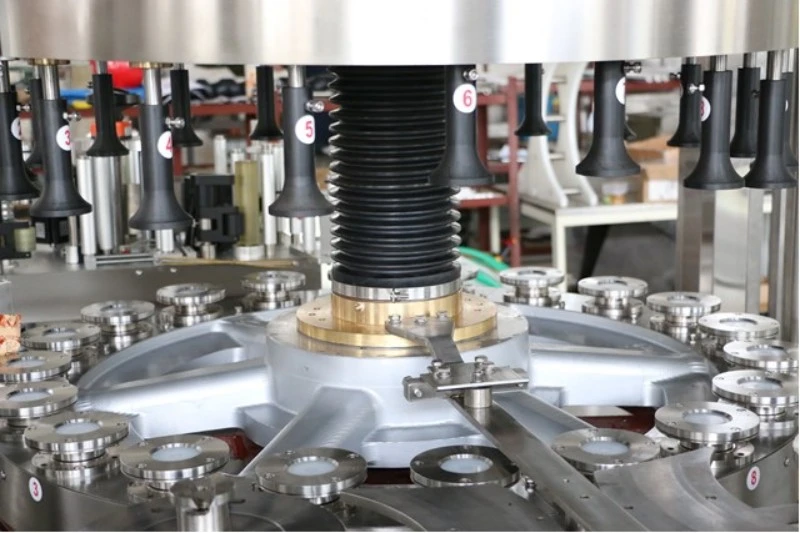

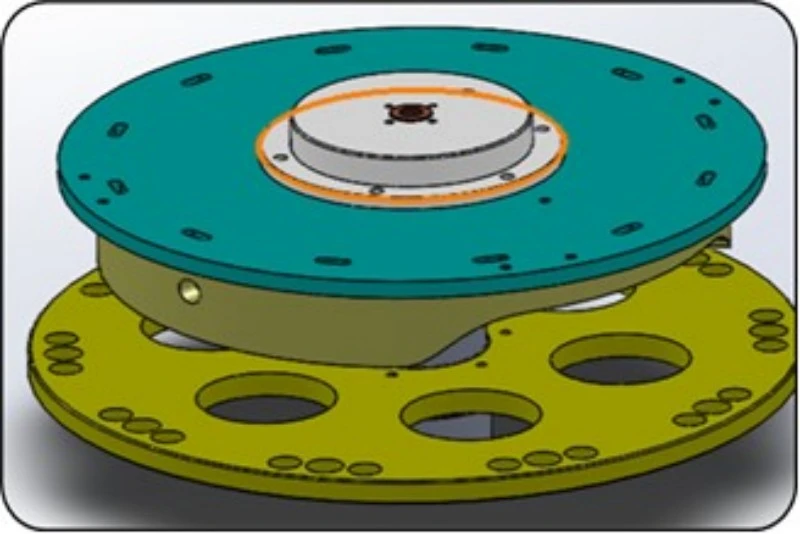

A máquina consiste em uma base, sistema transportador, mesa rotativa, estações duplas de etiquetagem, acessórios de posicionamento servo e sistema de controle elétrico. A separação da roda estrelada de alta precisão e 12 servos independentes posicionam com segurança cada garrafa, garantindo uma rotulagem precisa nos cantos e superfícies laterais.
A máquina pode operar de forma independente ou integrada a linhas de enchimento e tampagem para produção de alto volume.

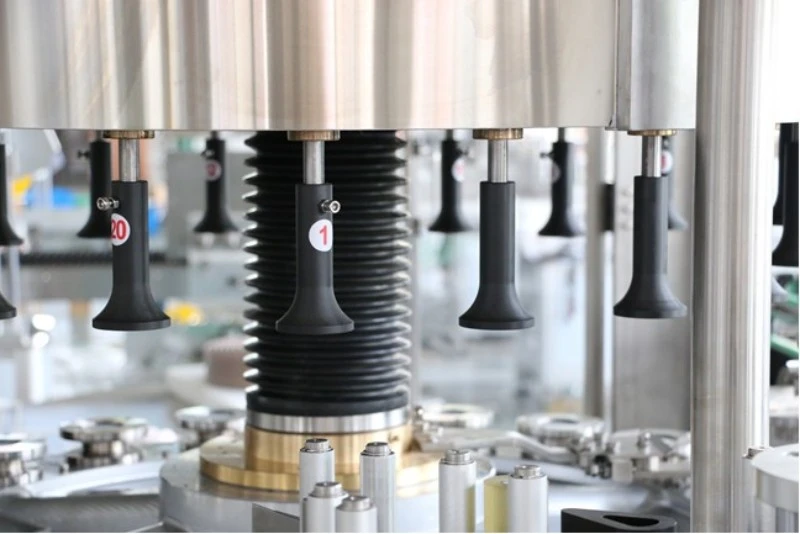

Cada estação utiliza um dispositivo servo independente para posicionamento estável da garrafa e operação suave e de baixo ruído em alta velocidade.
Suporta rotulagem precisa nas laterais e cantos das garrafas. Acessórios especiais ajudam a manter etiquetas longas planas e sem rugas.
O cabeçote de rotulagem suporta ajuste multidirecional. O ajuste sem ferramentas torna a troca de garrafas rápida e fácil.
O sistema de alimentação de etiquetas atualizado fornece tensão estável e aplicação suave de etiquetas, reduzindo bolhas e rugas.
A alimentação de etiquetas servo-acionada garante uma distribuição de etiquetas precisa e estável. O controle automático simples facilita a operação.
Os principais componentes da máquina são desenvolvidos e fabricados internamente. Peças sobressalentes estão prontamente disponíveis para fácil manutenção.
Peças usinadas em CNC e uma estrutura à prova d'água e à prova de poeira garantem uma operação estável em ambientes de produção úmidos.
O sistema monitora o fluxo da garrafa e detecta atolamentos de garrafas. A máquina para automaticamente quando ocorrem condições anormais ou a porta de segurança é aberta.
| Modelo | PSR-B120 |
| Velocidade de rotulagem | 12.000 BPH (garrafas por hora) |
| Diâmetro do contêiner | 30‑100 mm (com base no diâmetro do fundo da garrafa; personalização necessária para tamanhos maiores) |
| Altura do contêiner | 100‑400 mm |
| Altura máxima da etiqueta | 200 milímetros |
| Largura máxima da etiqueta | 300 milímetros |
| Tamanho do rolo de etiqueta | Diâmetro interno: Φ76,2 mm; Diâmetro externo: Φ400 mm |
| Dimensões gerais da máquina | 4.000 L × 2.500 W × 2.000 A mm |
| Altura da mesa de trabalho | 1000 ± 50 mm (personalizável) |

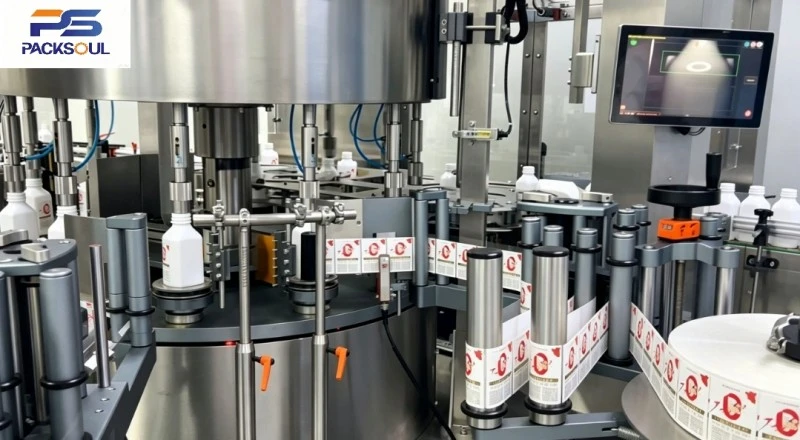

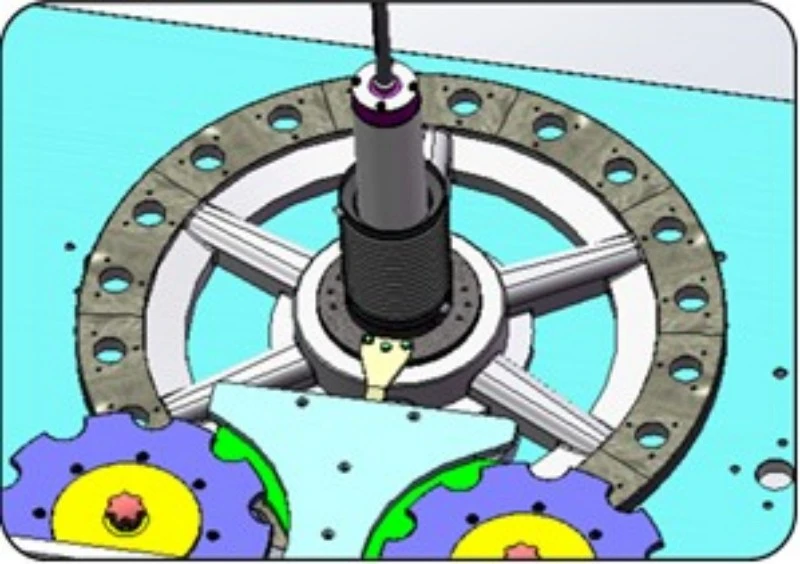

A etiquetadora autoadesiva para garrafas quadradas PACKSOUL usa um sistema de posicionamento de roda estrelada rotativa e alimentação de etiquetas servocontrolada. As garrafas são separadas e alimentadas na estação rotativa de maneira ordenada. Os servo acessórios seguram e posicionam cada garrafa com segurança, enquanto os 12 servo acessórios independentes ajustam o ângulo da garrafa de acordo com o programa predefinido.
O sistema de posicionamento detecta a posição da garrafa e controla o sistema servo para ajuste preciso do ângulo. A estação de etiquetagem servo-acionada alimenta as etiquetas, enquanto a escova de etiquetagem de canto suaviza as etiquetas nas laterais e nos cantos. Após a rotulagem, as garrafas são descarregadas pela roda estrelada. Todo o processo é executado automaticamente.
Esta etiquetadora autoadesiva para garrafas quadradas é adequada para etiquetagem de alto volume de recipientes quadrados e retangulares em vários setores.
Indústria de bebidas: Garrafas quadradas de suco, garrafas de temperos e garrafas de bebidas de chá.
Indústria de cuidados pessoais: Frascos quadrados de shampoo, frascos quadrados planos para sabonete líquido e recipientes de fragrâncias.
Produtos Farmacêuticos e de Saúde: Frascos quadrados de líquidos orais e frascos de produtos de saúde.
Indústria Química: Recipientes quadrados de reagentes e pequenos tambores químicos.
A máquina é adequada para linhas de produção contínua de alta velocidade. Soluções personalizadas estão disponíveis para formatos especiais de garrafas.
Limpe diariamente a corrente transportadora, as rodas estreladas, o cabeçote de rotulagem e os sensores fotoelétricos. Remova resíduos de etiquetas e poeira.
Verifique regularmente os servomotores e servoacionamentos. Ajuste os acessórios do frasco e a posição da rotulagem quando necessário.
Em oficinas húmidas, desumidifique regularmente o quadro eléctrico.
Não lave o quadro elétrico ou os servomotores diretamente com uma pistola de água de alta pressão.
Para desligamentos de longo prazo, libere a tensão do rolo de etiquetas e a pressão de fixação da garrafa para evitar deformação e acúmulo de adesivo.
Verifique regularmente as proteções de segurança, os intertravamentos das portas de segurança e o sistema de abertura e fechamento dos dispositivos.

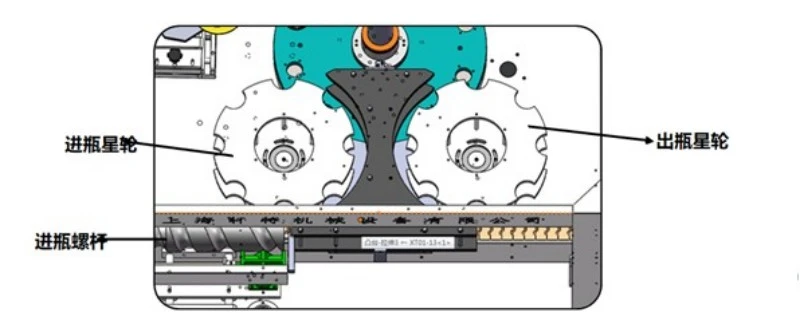

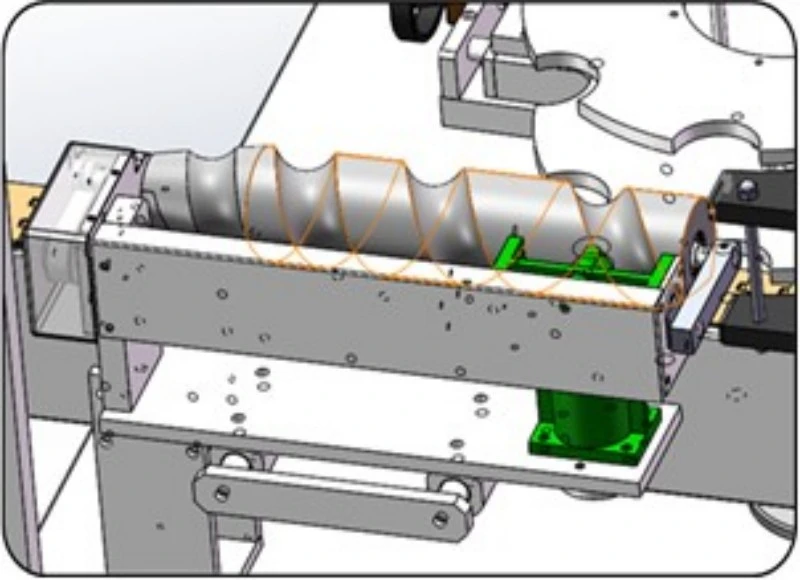

As garrafas quadradas são alimentadas pelo transportador e a rosca de alimentação as separa uniformemente.
A roda estrelada de alimentação transfere as garrafas suavemente para a estação rotativa.

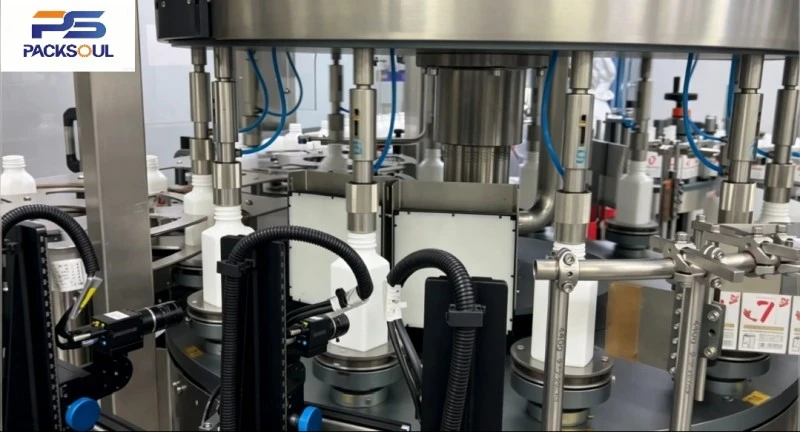

O servo acessório fecha e segura a garrafa por todos os lados, corrigindo o ângulo da garrafa.
O sistema de posicionamento servo detecta a posição da garrafa e ajusta o ângulo.
O servo acessório gira a garrafa para a posição de rotulagem predefinida e a trava no lugar.
A estação de etiquetagem servo alimenta a etiqueta e a escova de canto a pressiona firmemente nas laterais e nos cantos.
As garrafas rotuladas são descarregadas pela roda estrelada de saída e passam para o próximo processo.
| Não. | Nome do Componente | Marca |
| 1 | IHM | Schneider (França) |
| 2 | Servo Motor | Schneider (França) |
| 3 | Servo Drive | Schneider (França) |
| 4 | Motor principal | Schneider (França) |
| 5 | Motor transportador | Transky (Itália) |
| 6 | CLP | Schneider (França) |
| 7 | Inversor de frequência | Schneider (França) |
| 8 | Inversor de frequência | Schneider (França) |
| 9 | Sensor de etiqueta transparente | LEUZE (Alemanha) |
| 10 | Sensor de detecção de objetos (tipo fotoelétrico reflexivo) | DOENTE (Alemanha) |
| 11 | Sensor fotoelétrico de detecção (tipo reflexivo) | DOENTE (Alemanha) |
| 12 | Interruptor de proximidade | DOENTE (Alemanha) |
| 13 | Fonte de alimentação comutada | MW (Taiwan, China) |
| 14 | Chave comutadora universal | MOELLER (Alemanha) |
| 15 | Interruptor de parada de emergência | Schneider (França) |
| 16 | Disjuntor de fuga à terra | Schneider (França) |
| 17 | Disjuntor Miniatura | Schneider (França) |
| 18 | Contator CA | Schneider (França) |
| 19 | Codificador Rotativo | Nemicon (Japão) |
| 20 | Anel deslizante elétrico | Senring |
| 21 | Manômetro | Panasonic (Japão) |

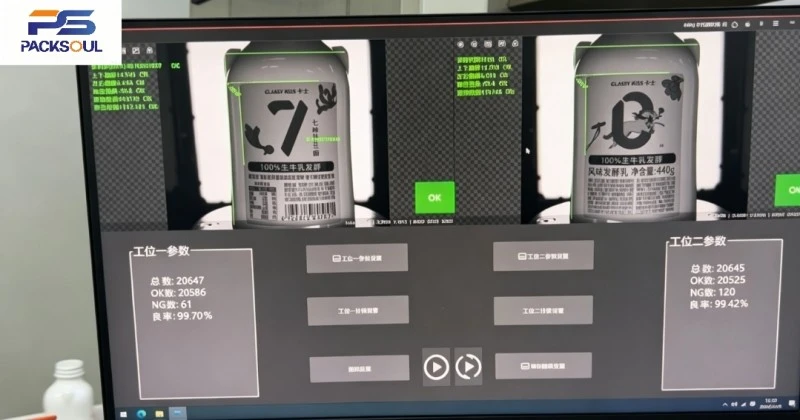

| 22 | Câmera de visão | Hikvision |

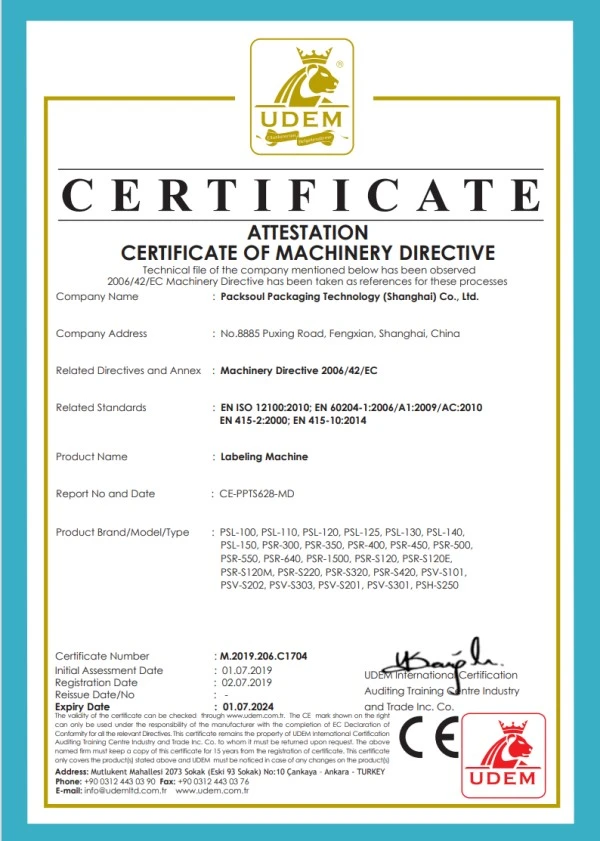

1. Todos os componentes elétricos atendem aos padrões CE.
2. A máquina é usinada com precisão CNC com controle de tolerância rigoroso para operação estável e de baixo ruído. A etiquetadora de garrafas quadradas é especialmente testada para retenção de garrafas e etiquetagem de cantos.
3. Cada máquina passa por testes contínuos sem carga antes do envio, incluindo precisão de etiquetagem, operação servo e funções de parada de segurança.
4. A máquina possui um design fechado à prova de poeira e resistente à corrosão com um corpo de aço inoxidável 304 para maior vida útil.
A maioria das etiquetadoras rotativas é projetada para garrafas redondas e pode apresentar problemas como movimento da garrafa, rugas nos cantos da etiqueta e erros de posicionamento quando usadas para garrafas quadradas. A etiquetadora autoadesiva para garrafas quadradas PACKSOUL é especialmente projetada para garrafas quadradas. Cada estação possui um servo acessório independente e um came eletrônico programável, com parâmetros ajustáveis para etiquetagem precisa nos dois lados e nos cantos.
12 acessórios servo independentes mantêm as garrafas quadradas estáveis durante a operação em alta velocidade e garantem uma rotulagem suave nos cantos.
Todas as chapas metálicas e peças usinadas são produzidas internamente. As peças sobressalentes são mantidas em estoque para fornecimento e serviço rápidos.
Acessórios modulares de troca rápida permitem fácil troca de garrafas sem ferramentas, reduzindo o tempo de inatividade da produção.
O sistema de intertravamento de segurança para automaticamente a máquina em caso de emperramento de garrafas ou abertura de porta, reduzindo danos ao produto e à máquina.
O design à prova de poeira e à prova d'água permite uma operação estável em ambientes úmidos de produção de alimentos e cuidados pessoais.

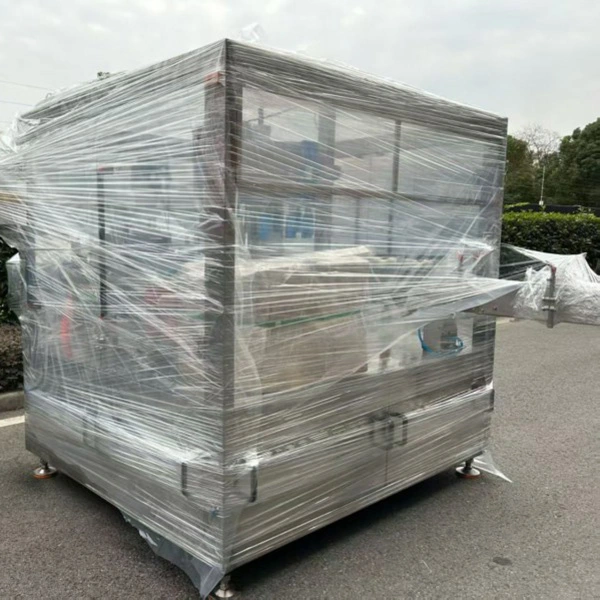

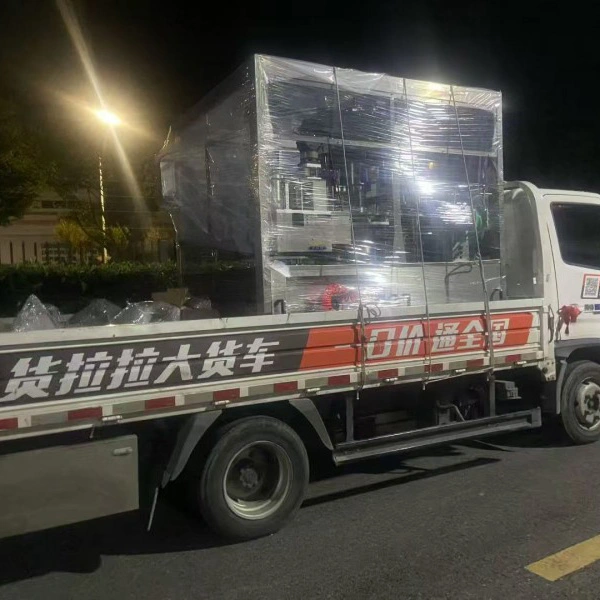

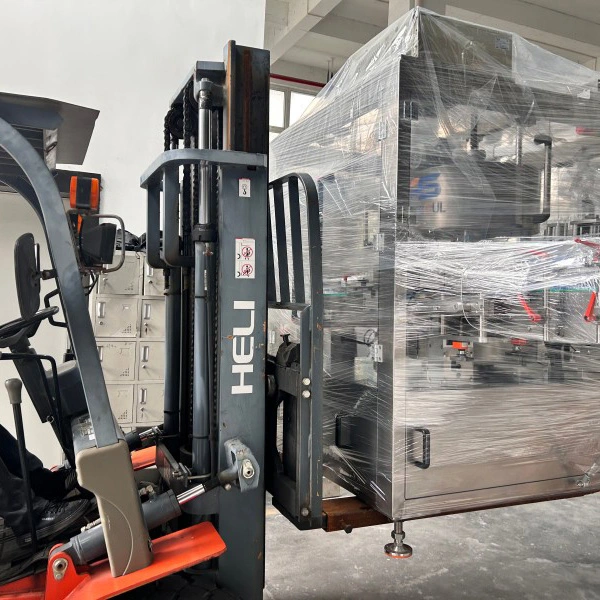

Caixas de madeira livres de fumigação para exportação são usadas para transporte marítimo e aéreo seguro de longa distância, com proteção contra choques e umidade.
As principais peças móveis são reforçadas separadamente para evitar deslocamento durante o transporte.
Listas de embalagem, relatórios de inspeção, certificados de conformidade e documentos alfandegários de exportação são fornecidos com a remessa.
Os termos FOB, CIF e DDP estão disponíveis.
Os engenheiros podem fornecer instalação no local e ajustar a máquina com base em amostras reais de garrafas quadradas. Integração completa da linha de produção e comissionamento também estão disponíveis.
O treinamento no local abrange operação da máquina, troca de garrafas, ajuste de parâmetros, solução de problemas básicos e manutenção diária. Manuais, fotos e vídeos são fornecidos.
A máquina vem com garantia de 1 ano. O reparo gratuito é fornecido para falhas não causadas pelo homem durante o período de garantia. A manutenção vitalícia está disponível após a garantia, com peças cobradas separadamente.
Suporte de vídeo remoto está disponível para solução de problemas. Engenheiros podem ser contratados para suporte no local para problemas complexos. As peças de reposição comuns são mantidas em estoque e normalmente enviadas em até 3 dias úteis após a confirmação do pedido.
Os registros de serviço são mantidos e nossos técnicos acompanham regularmente a operação da máquina e fornecem suporte à produção e manutenção.
A PackSoul possui ampla experiência em equipamentos rotativos de etiquetagem para produção industrial. Nossas etiquetadoras de garrafas quadradas são usadas em mercados internacionais na Europa, Sudeste Asiático, Oriente Médio, América do Sul e África.

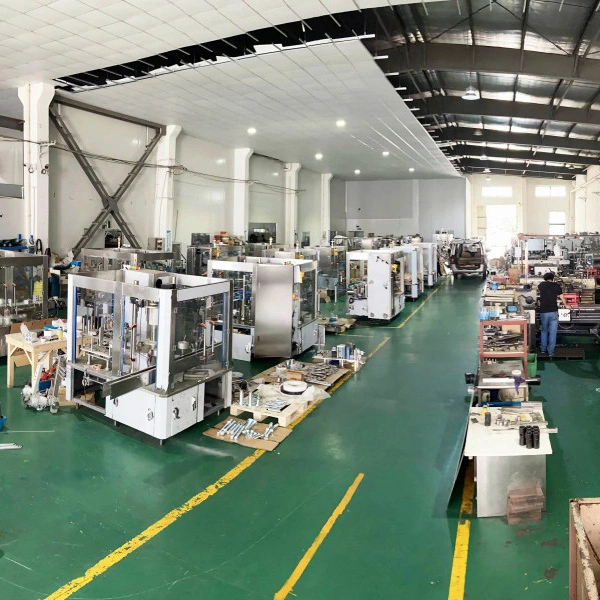

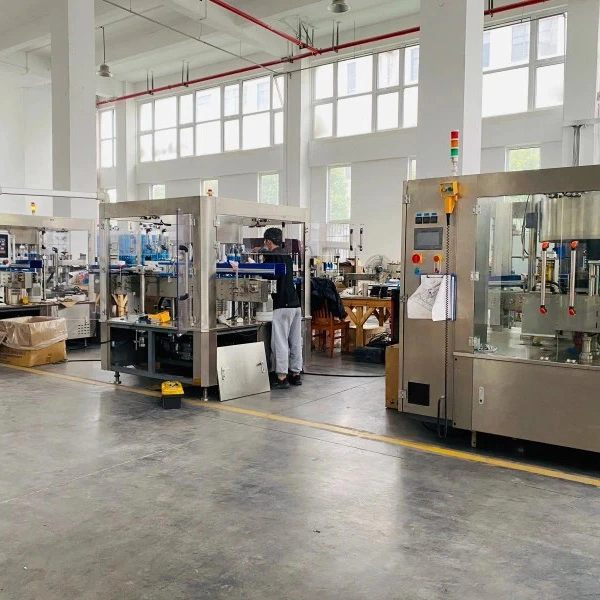

Nossas instalações abrangem pesquisa e desenvolvimento, usinagem de precisão e testes de máquinas, apoiadas por uma equipe integrada de produção e serviço. Concluímos projetos de rotulagem para aplicações em temperos, cuidados pessoais e farmacêuticas, bem como linhas de produção automatizadas para clientes no exterior.
R: Sim. Ele suporta etiquetagem de um lado, dois lados e cantos para recipientes quadrados e retangulares. Garrafas planas podem ser manuseadas alterando o módulo de fixação. Soluções personalizadas estão disponíveis para formatos especiais de garrafas.
R: Sim. A velocidade pode ser ajustada continuamente para corresponder à linha de produção.
R: Sim. Os módulos de fixação são de troca rápida e a maioria dos ajustes são feitos sem ferramentas.
R: Cada estação pode definir a força de retenção e o ângulo de forma independente. Isso mantém as garrafas estáveis em alta velocidade e melhora a precisão da etiquetagem nos cantos.
R: Sim. A máquina foi projetada para ser à prova d’água, à prova de poeira e resistente à corrosão em ambientes úmidos.
R: Sim. Engenheiros experientes podem ser enviados ao exterior para instalação, comissionamento e treinamento de operadores.
