Oferecemos uma linha completa de etiquetadoras rotativas e lineares - incluindo modelos OPP de hot melt de 12/16/24 estações e variantes de adesivos adesivos de 4/6/8/12/16/24 estações - projetadas para bebidas, cosméticos, produtos farmacêuticos e aplicações químicas diárias.

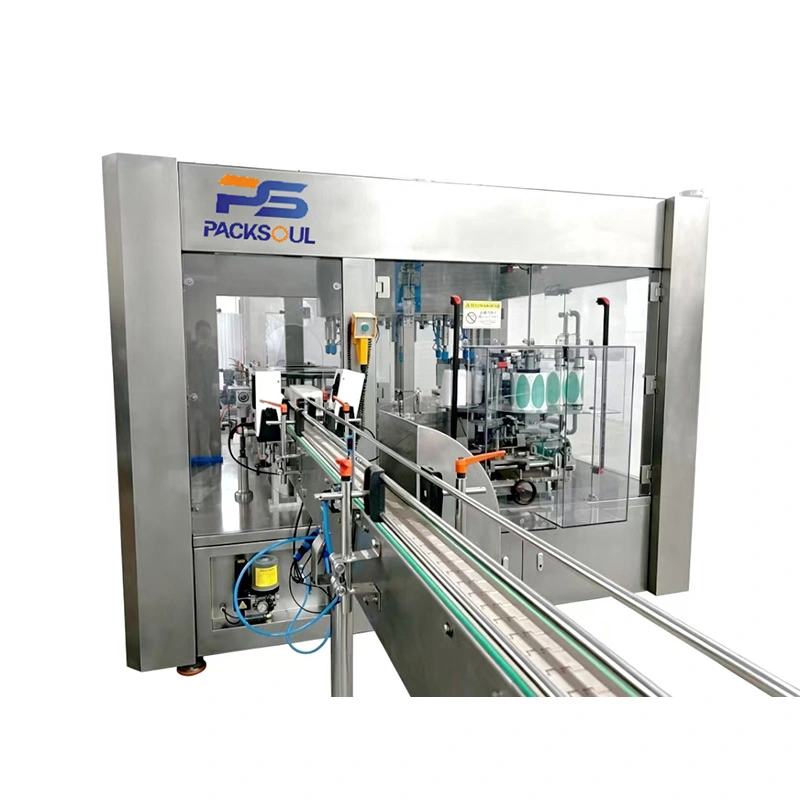

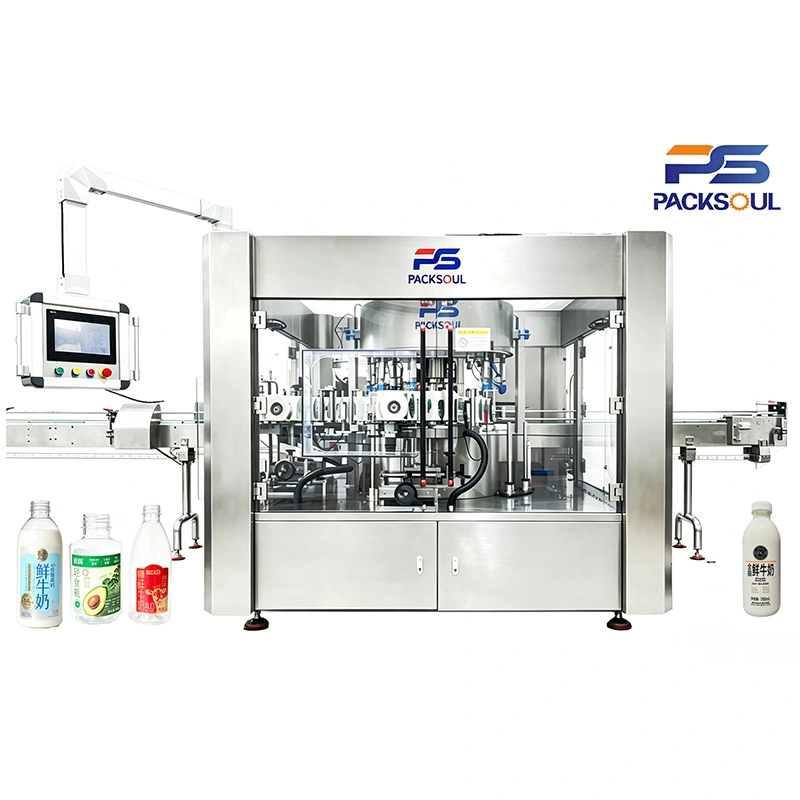

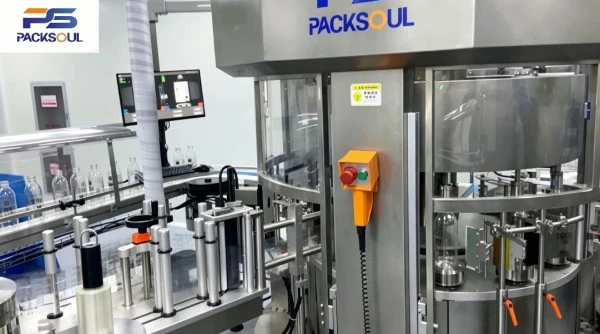

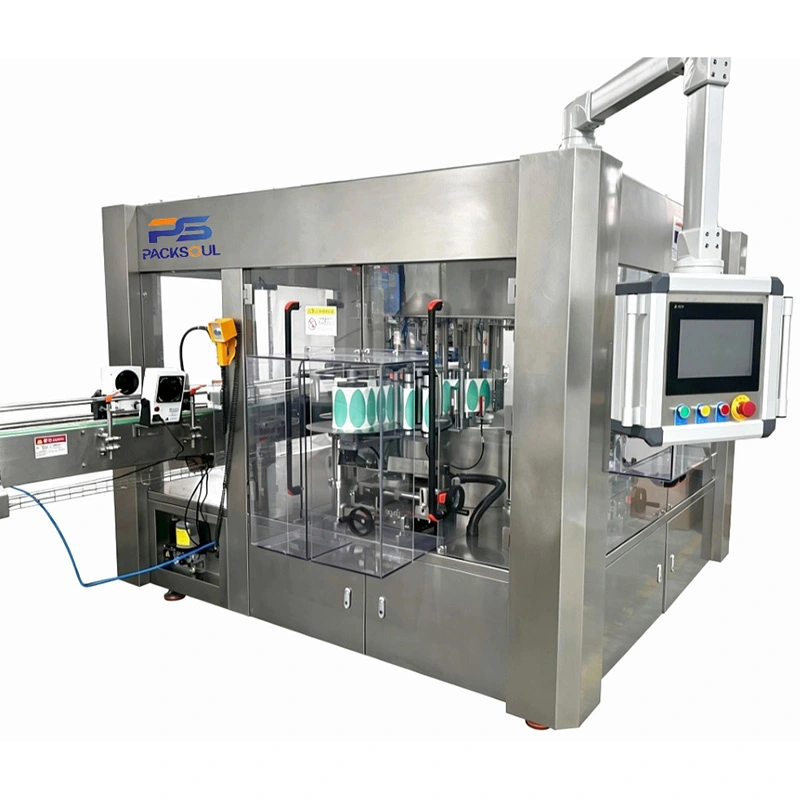

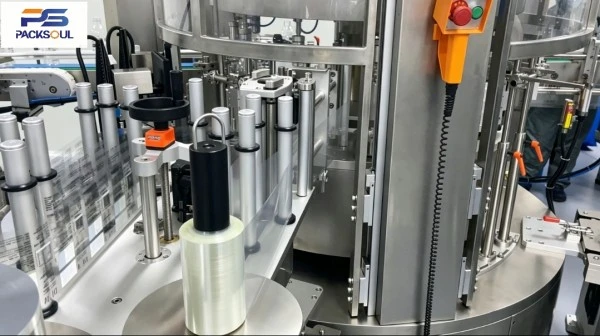

A etiquetadora autoadesiva rotativa para garrafas redondas é uma etiquetadora automática de alta velocidade com um sistema de posicionamento rotativo, especialmente projetada para vários recipientes redondos. Pode aplicar etiquetas simples ou duplas com alta precisão de posicionamento.
A máquina consiste em uma plataforma base, sistema transportador, mesa rotativa, estação de etiquetagem, sistema de posicionamento servo e sistema de controle elétrico. Uma roda estrelada de precisão separa as garrafas, enquanto suportes independentes para garrafas controlados por servocontrolam a velocidade e posicionam com precisão cada garrafa no ponto de rotulagem necessário.
A máquina pode operar de forma independente ou integrada com linhas de enchimento e tampamento. É amplamente utilizado na produção de grandes volumes de garrafas redondas em diferentes indústrias.

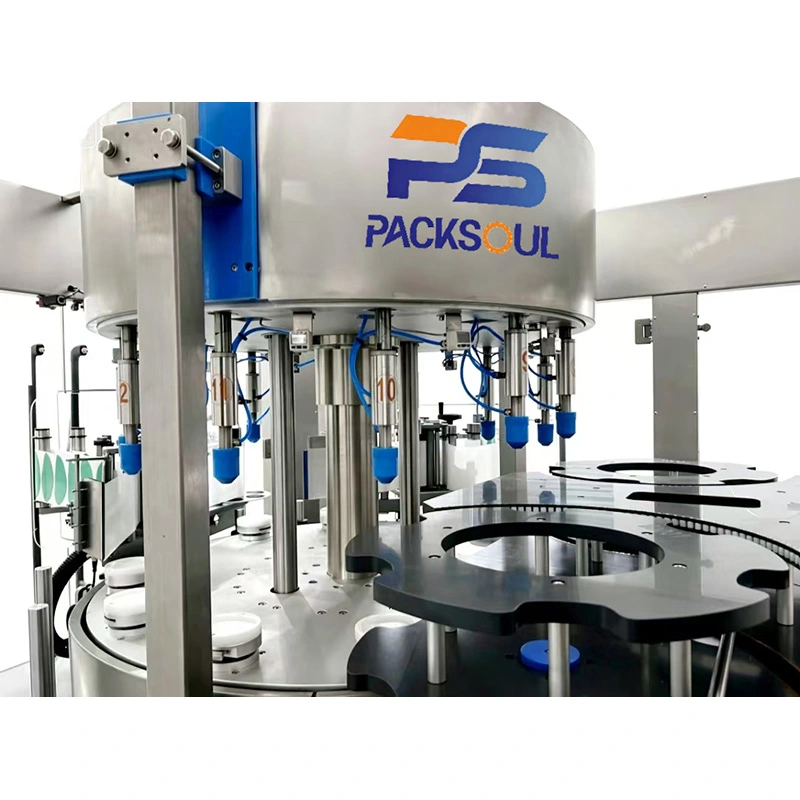

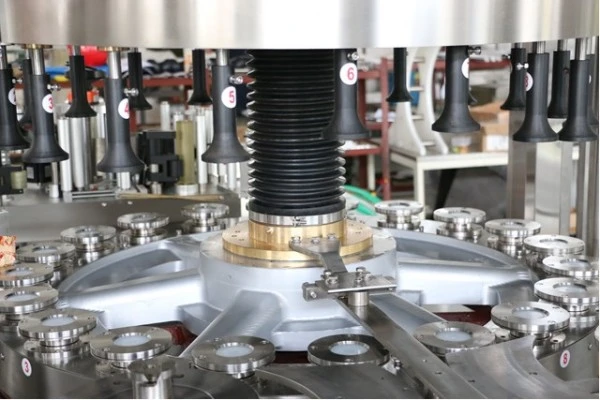

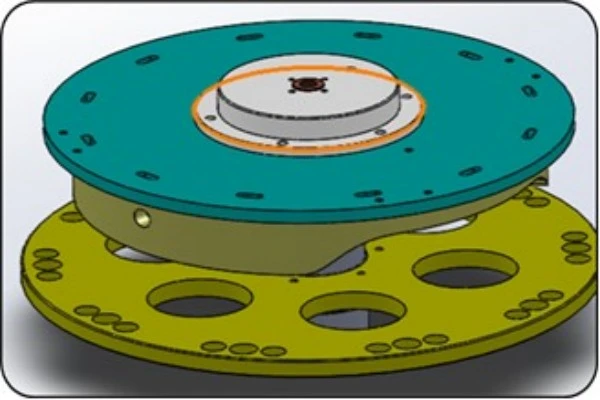

Design rotativo de 12 estações Layout compacto da máquina com alimentação e descarga de mamadeiras em linha. Cada porta-garrafa é acionado de forma independente por servo para uma operação suave e estável.
O posicionamento mecânico garante uma etiquetagem precisa na posição necessária. Os porta-garrafas ajustáveis suportam diferentes tamanhos de garrafas e rótulos longos.

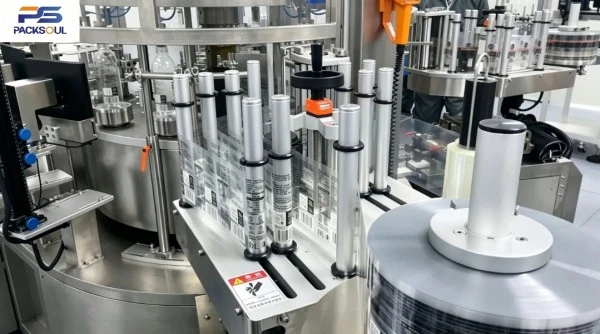

O cabeçote de rotulagem suporta ajuste multidirecional. A posição e o ângulo podem ser ajustados rapidamente sem ferramentas especiais.
O sistema atualizado de tensão de etiquetas proporciona uma alimentação de etiquetas suave e estável, ajudando a reduzir quebras e desalinhamentos de etiquetas.
A alimentação de etiquetas servoacionada garante uma aplicação de etiquetas precisa e consistente. O fácil ajuste de parâmetros simplifica a operação.
Os principais componentes são fabricados internamente, com peças sobressalentes prontamente disponíveis para manutenção conveniente e serviço rápido.
Componentes usinados com precisão e um design fechado proporcionam operação estável e boa proteção contra poeira e umidade.
A máquina monitora o fluxo da garrafa, ajusta a velocidade automaticamente e para quando ocorre obstrução da garrafa. A tampa de segurança para a máquina quando aberta.
| Item de parâmetro | Valor da especificação |
| Modelo | PSR-B120 |
| Velocidade de rotulagem | 12.000 BPH (garrafas por hora) |
| Diâmetro do contêiner | 30‑100 mm (com base no diâmetro do fundo da garrafa, personalização disponível para tamanhos maiores) |
| Altura do contêiner | 100‑400 mm |
| Altura máxima da etiqueta | 200 milímetros |
| Largura máxima da etiqueta | 300 milímetros |
| Dimensão do rolo de etiqueta | Interno: Φ76,2 mm, Externo: Φ400 mm |
| Tamanho total da máquina | L4000 × L2500 × A2000 mm |
| Altura da mesa de trabalho | 1000±50 mm (pode ser personalizado) |
A etiquetadora autoadesiva rotativa para garrafas redondas PACKSOUL usa um sistema de posicionamento de roda estrelada rotativa e alimentação de etiquetas servo-acionada para etiquetagem automática.
As garrafas são separadas uniformemente e transferidas para a mesa rotativa. Os porta-garrafas giram de acordo com parâmetros predefinidos, enquanto o sistema de posicionamento detecta o ponto de rotulagem necessário e controla o ângulo da garrafa com precisão. A estação de rotulagem servo aplica o rótulo e o rolo escova o alisa na superfície da garrafa. As garrafas acabadas são então descarregadas automaticamente, completando todo o processo de rotulagem.
A etiquetadora autoadesiva rotativa para garrafas redondas é adequada para etiquetagem de garrafas redondas de alto volume em vários setores.
Bebidas: Garrafas de leite, garrafas de suco, garrafas de água mineral e garrafas de chá
Cuidados Pessoais: Frascos de shampoo, frascos de óleos essenciais e frascos de perfume
Farmacêutico e de saúde: frascos de líquidos orais e frascos de suplementos de saúde
Químico: Frascos de reagentes e pequenos recipientes químicos industriais
Adequado para linhas de produção contínua de alta velocidade. Soluções personalizadas estão disponíveis para formatos especiais de garrafas
Limpe diariamente a corrente transportadora, a roda estrelada, o cabeçote de rotulagem e os sensores fotoelétricos. Remova resíduos de etiquetas e poeira.
Verifique regularmente os servomotores e servoacionamentos e calibre a precisão da posição da etiqueta quando necessário.
Em ambientes úmidos, desumidifique regularmente o gabinete de controle elétrico para proteger os componentes elétricos.
Não use água de alta pressão para limpar o gabinete elétrico ou servomotores para evitar danos causados pela água e curtos-circuitos.
Para desligamentos de longo prazo, libere a tensão do rolo de etiquetas para evitar que o adesivo grude nos rolos e eixos.
Verifique regularmente a tampa de segurança e o intertravamento da porta para garantir uma operação adequada e confiável.

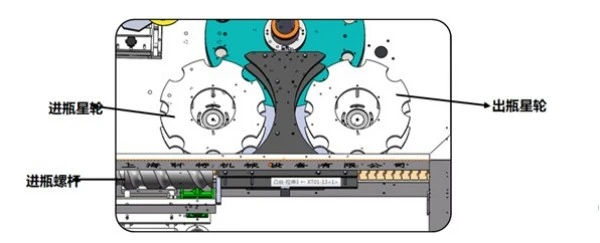

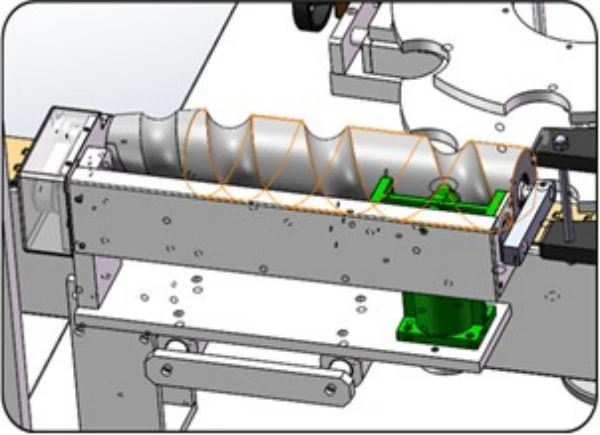

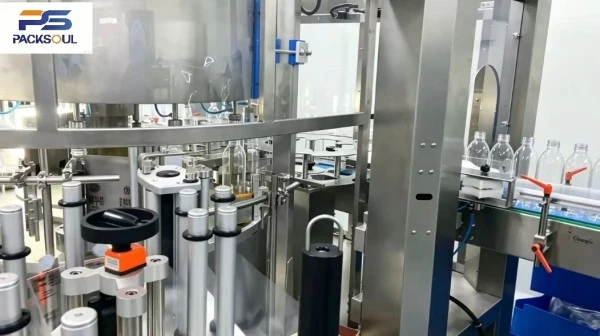

As garrafas são transportadas para a máquina em um fluxo ordenado. O parafuso de alimentação separa garrafas espaçadas em intervalos iguais.

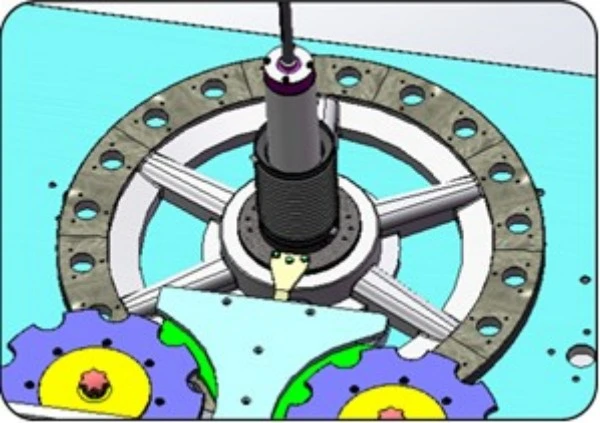

A roda estrelada de alimentação transfere suavemente as garrafas para a mesa rotativa.

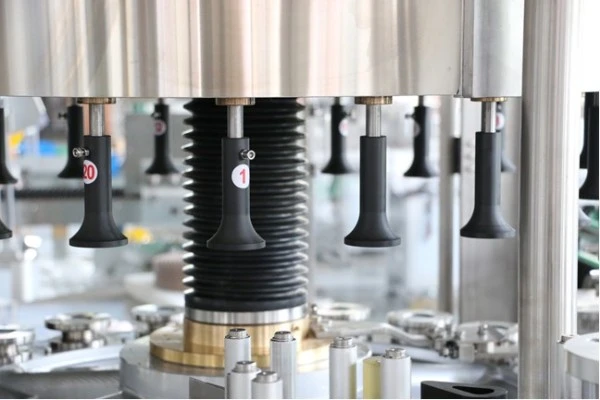

O porta-garrafa protege a garrafa enquanto o servo motor está pronto para posicionamento.
O sistema de posicionamento detecta o ponto de referência da garrafa e envia o comando de rotação.
O suporte de garrafa acionado por servo gira a garrafa para o ângulo de rotulagem predefinido.
A estação de rotulagem servo distribui o rótulo e o mecanismo de escova o pressiona firmemente na superfície da garrafa.
As garrafas acabadas são transferidas através da roda estrelada de descarga e passam para o próximo processo de produção.
| Não. | Nome do Componente | Marca |
| 1 | IHM | Schneider (França) |
| 2 | Servo Motor | Schneider (França) |
| 3 | Servo Drive | Schneider (França) |
| 4 | Motor principal | Schneider (França) |
| 5 | Motor transportador | TRANSTECNO(Itália) |
| 6 | CLP | Schneider (França) |
| 7 | Inversor de frequência | Schneider (França) |
| 8 | Inversor de frequência | Schneider (França) |
| 9 | Sensor de etiqueta transparente | LEUZE (Alemanha) |
| 10 | Sensor de detecção de objetos (tipo fotoelétrico reflexivo) | DOENTE (Alemanha) |
| 11 | Sensor fotoelétrico de detecção (tipo reflexivo) | DOENTE (Alemanha) |
| 12 | Interruptor de proximidade | DOENTE (Alemanha) |
| 13 | Fonte de alimentação comutada | MW (Taiwan, China) |
| 14 | Chave comutadora universal | MOELLER (Alemanha) |
| 15 | Interruptor de parada de emergência | Schneider (França) |
| 16 | Disjuntor de fuga à terra | Schneider (França) |
| 17 | Disjuntor Miniatura | Schneider (França) |
| 18 | Contator CA | Schneider (França) |
| 19 | Codificador Rotativo | Nemicon (Japão) |
| 20 | Anel deslizante elétrico | Senring |
| 21 | Manômetro | Panasonic (Japão) |
| 22 | Câmera de visão | Hikvision |

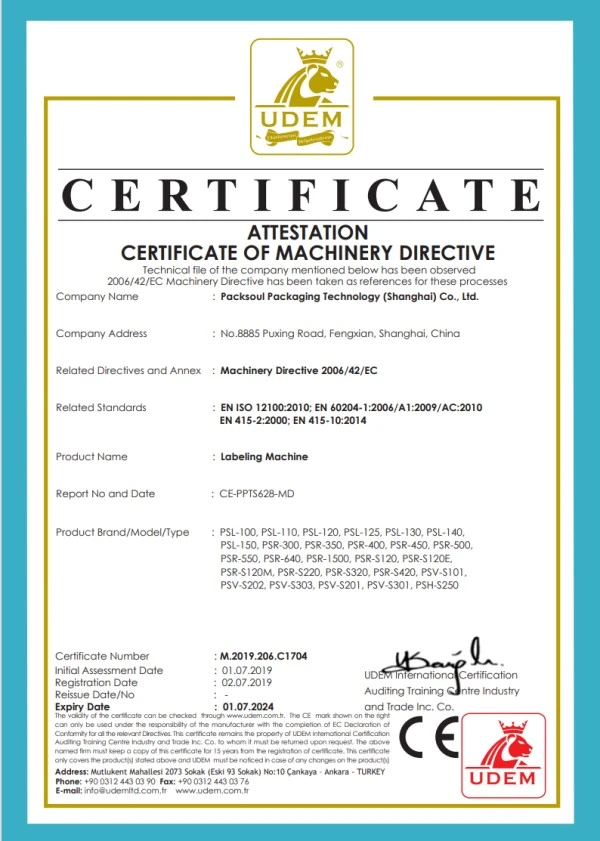

Todos os componentes elétricos cumprem os requisitos de certificação CE.
A usinagem de precisão CNC é usada em toda a máquina, com controle de tolerância rigoroso para uma operação confiável e de baixo ruído durante a produção em alta velocidade a longo prazo.
Cada máquina passa por testes contínuos de envelhecimento sem carga antes do envio, com precisão de etiquetagem, sincronização servo, parada de segurança e funções de alarme totalmente inspecionadas.
A máquina apresenta um design fechado, resistente à poeira e à corrosão, com corpo principal em aço inoxidável 304 para durabilidade a longo prazo.
Ao contrário das etiquetadoras rotativas padrão com um único eixo principal, a etiquetadora autoadesiva rotativa PACKSOUL usa 12 porta-garrafas servo-acionados independentemente com controle de came eletrônico programável. Cada estação pode ser ajustada separadamente para posicionamento preciso, mesmo para garrafas redondas complexas.
Operação suave e estável em alta velocidade. Etiquetas longas também podem ser aplicadas uniformemente.
Os principais componentes são fabricados internamente e mantidos em estoque para entrega, manutenção e suporte de peças de reposição mais rápidos.
As peças de troca sem ferramentas tornam as mudanças de tamanho de garrafa mais rápidas e reduzem o tempo de inatividade da produção.
A máquina para automaticamente em caso de emperramento da garrafa ou abertura da porta de segurança, reduzindo danos à máquina e desperdício de material.
O design fechado proporciona operação confiável de longo prazo em ambientes úmidos de produção de alimentos e cuidados pessoais.
1. Caixa de madeira livre de fumigação com proteção à prova d'água, à prova de choque e resistente à umidade para transporte marítimo e aéreo.
2. As principais peças móveis são reforçadas para evitar deslocamentos durante o transporte.
3. São fornecidos lista de embalagem, relatório de inspeção, certificado de conformidade e documentos alfandegários de exportação.
4. Os termos comerciais FOB, CIF e DDP estão disponíveis.
A PackSoul se concentra no desenvolvimento e fabricação de etiquetadoras rotativas de alta velocidade. Nossas máquinas de etiquetagem autoadesiva para garrafas redondas rotativas são fornecidas a clientes em diferentes mercados internacionais, incluindo Europa, Sudeste Asiático, Oriente Médio, América do Sul e África.

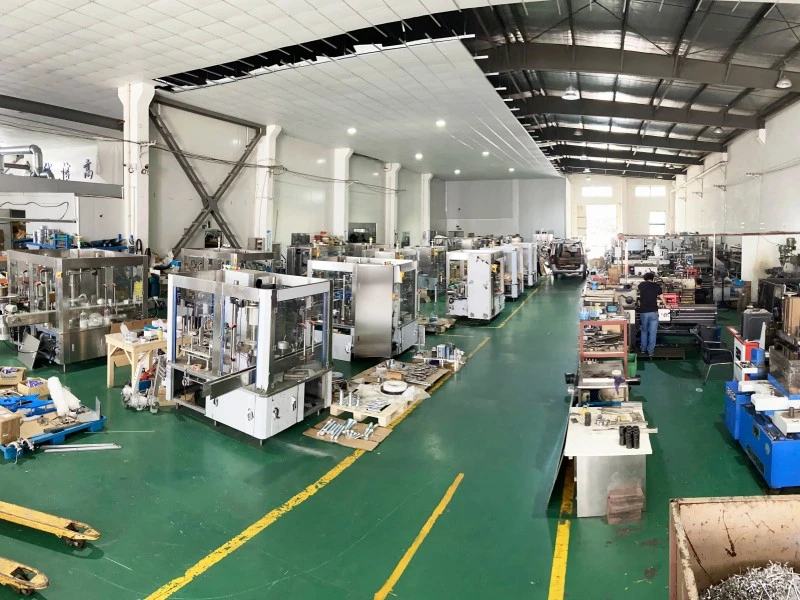

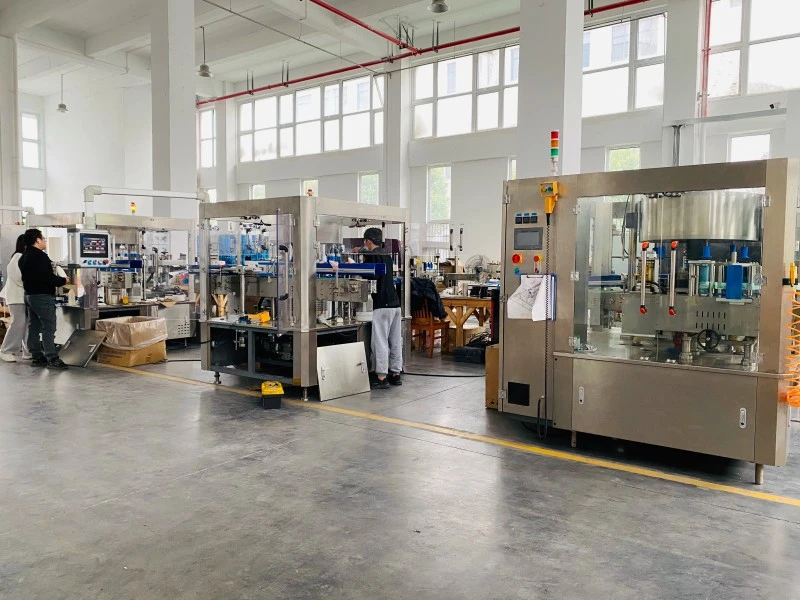

Com recursos internos de pesquisa e desenvolvimento, usinagem e testes de máquinas, oferecemos fabricação integrada e suporte técnico. Nossos equipamentos são utilizados em aplicações de bebidas, cuidados pessoais e farmacêuticas, com experiência em projetos completos de linhas de rotulagem para clientes no exterior.
Engenheiros podem ser contratados para instalar e comissionar a máquina no local do cliente, incluindo diferentes tamanhos de garrafas. Para linhas de enchimento completas, também podemos ajudar na integração e comissionamento da linha. O horário pode ser combinado de acordo com as condições do local do cliente.
O treinamento no local abrange operação da máquina, troca de garrafas, ajuste de parâmetros, solução de problemas básicos e manutenção diária. Manuais de operação também são fornecidos.
A máquina vem com garantia de um ano após aceitação. As falhas não causadas pelo homem durante o período de garantia são reparadas gratuitamente. Após a garantia, a manutenção vitalícia é fornecida apenas com o custo das peças de reposição cobrado.
Suporte de vídeo remoto é fornecido para solução de problemas. Para problemas maiores, um engenheiro pode ser contratado para atendimento no local em 24 horas. As peças de reposição comuns são mantidas em estoque e normalmente enviadas em até 3 dias úteis após a confirmação do pedido, exceto feriados.
Os registros de serviço são mantidos e nossa equipe técnica acompanha regularmente a operação da máquina para fornecer suporte oportuno para problemas de manutenção e produção.
R: Ele é projetado principalmente para posicionamento e rotulagem precisos de garrafas redondas. Ele também pode lidar com alguns recipientes quadrados regulares. Soluções personalizadas estão disponíveis para garrafas com formatos especiais.
R: Sim. A velocidade pode ser ajustada continuamente para corresponder à velocidade de produção de toda a linha de produção.
R: Não. As peças de troca de chave são removidas rapidamente e a maioria dos pontos de ajuste podem ser ajustados sem ferramentas, tornando as trocas rápidas e fáceis.
R: Cada porta-garrafa possui uma curva de rotação programável de forma independente, proporcionando maior precisão de posicionamento para rótulos longos e aplicações especiais de rotulagem.
R: Sim. A máquina apresenta um design resistente à água, à poeira e à corrosão e pode operar de forma confiável em ambientes úmidos. Recomenda-se a manutenção regular e a desumidificação do quadro elétrico.
R: Sim. Engenheiros experientes podem ser enviados ao exterior para instalação no local, comissionamento e treinamento de operadores.
